เครื่องทดสอบขอบที่นั่งด้านหน้าเฟอร์นิเจอร์ / เก้าอี้ BS EN1728:2012

1) วัตถุประสงค์ของอุปกรณ์

เครื่องทดสอบนี้ใช้สำหรับความทนทานที่ขอบด้านหน้าของเบาะนั่งและกลไกการทดสอบพนักพิงแบบเดี่ยว

และเก้าอี้นั่งหลายตัวตามมาตรฐาน BS EN1728:2012

2)มาตรฐาน :

1 . การทดสอบความทนทานขอบเบาะนั่งด้านหน้า ( BS EN 1728:2012 , ข้อ 6.18)

2. การทดสอบความทนทานของเบาะนั่งที่มีพนักพิงแบบหลายตำแหน่ง (BS EN 1728 : 2012, ข้อ 6.18 )

ปริมาณที่ต้องการ

สองชุด – สำหรับเก้าอี้หลายที่นั่ง

3. ข้อกำหนดทางเทคนิค

· เครื่องนี้ถูกออกแบบมาสำหรับวางโหลดแนวตั้ง 2 จุดบนเก้าอี้นั่งแทน

กระบอกสูบปฐมนิเทศยังสามารถเรียงรายสำหรับการใช้งานของโหลด90˚บนเบาะสำรอง

· โครงสร้างเครื่อง.

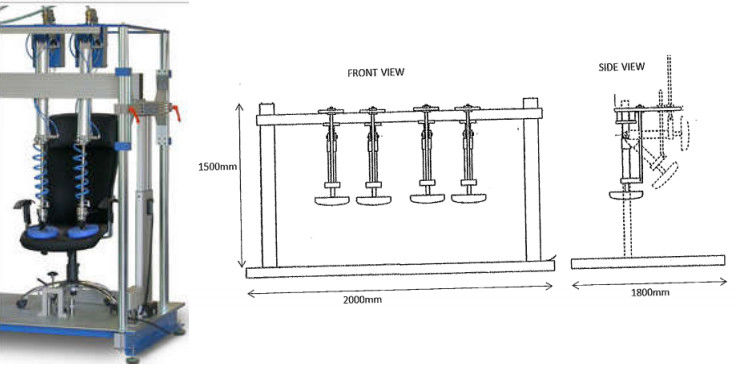

- ขนาดเฟรม 1.8 เมตร X 2 เมตร X 1.5 เมตร

- เสาแนวตั้ง:

จำนวน: หนึ่งหน่วย

วัสดุ: GI, เหล็กกลวง 100 มม. X 100 มม. X หนา 5 มม. หรือสี่เหลี่ยมกลวงหรือสี่เหลี่ยมกลวง (60 มม. X 60 มม.)

ความสูง: 1500mm คานขวาง

กระบอกลมพร้อมสวิตช์แม่เหล็ก

จำนวนที่ต้องการ: ประกอบสี่ชิ้นในแนวตั้ง

ปรับได้: ความสูง ตำแหน่ง มุม (0-90˚)

ประเภทของกระบอกสูบ: กระบอกสูบแบบดับเบิ้ลแอคติ้ง

โหลดเซลล์

- ประเภท: ขนาดกะทัดรัด, การบีบอัด, โหลดเซลล์ชนิด s

- ความจุสูงสุด: สูงสุด 200kgf (500lb.f)

- จัดอันดับเอาท์พุต: 3mV/V (สูงสุด)

- ความต้านทานอินพุต: 350 ± 50 โอห์ม

- ความต้านทานเอาต์พุต: 350 ± 3.5 Ohms

- สายเคเบิล: เส้นผ่านศูนย์กลาง 5 มม., 4 คอร์และยาว 3 เมตร

แรงสูงสุด: 1500N

ข้อกำหนดการจ่ายอากาศ: 5 บาร์ (ขั้นต่ำ)

- แผงควบคุม / คอนโซล

แผงควบคุมคือการควบคุมการทำงานของกระบอกสูบประกอบด้วยระบบปฏิบัติการ:-

# แหล่งจ่ายไฟ: 240V: 13 แอมป์: 50Hz

# เครื่องวัดแรง: เครื่องวัดจะแสดงแรงจริงที่ใช้กับตัวอย่างบนตัวอย่างทดสอบ

# สวิตช์เปิด/ปิด: เพื่อควบคุมการจ่ายไฟ

# ตัวนับอิเล็กทรอนิกส์ที่กำหนดไว้ล่วงหน้า 6 หลัก (EPC)

ตำแหน่งของกระบอกสูบ

- กระบอกสูบทั้งสองสามารถปรับได้ที่แกน X (แนวนอน) และแกน Y (แนวตั้ง)สำหรับแกน X การปรับจะต้องดำเนินการด้วยตนเอง

- การวางแนวกระบอกสูบทั้งสองสามารถปรับได้ที่มุม 0 ถึง 90˚ องศาในทิศทางแกน Z

กำลังโหลดแผ่น

- วัตถุทรงกลมแข็งที่มีเส้นผ่านศูนย์กลาง 200 มม. ผิวหน้ามีความโค้งนูนทรงกลม 300 มม. รัศมีขอบ 12 มม.

- วัสดุ: วัสดุแข็งใดๆ เช่น ไม้ซุง ไนลอน หรือไม้อัด

การก่อสร้าง

- ฐานเครื่อง *โครงเหล็กต้องเชื่อมอย่างแน่นหนา กันสนิม เคลือบด้านล่าง

โหมดการทำงานของเครื่อง

- Programmable Logic Control (PLC) ใช้สำหรับควบคุมการทำงานทั้งหมด

ของเครื่องทดสอบจะต้องตั้งโปรแกรมให้เป็นไปตามข้อกำหนดด้านล่าง (หมายเหตุ: ประเภทหน้าจอสัมผัส

ไม่ชอบ)

- โหมดแมนนวล

เครื่องทำงานบนกระบอกเดียวโดยกดปุ่มเปิด/ปิดโหลด

- โหมดอัตโนมัติ

* โหมด 1 – สูบ 1 เท่านั้น

* โหมด 2 – สูบ 3 เท่านั้น

* โหมด 3 – สูบ 1 และ 2 สลับกัน

* โหมด 4 – สูบ 3 และ 4 สลับกัน

* โหมด 5 – สูบ 1, 2, 3, 4 สลับกัน

* โหมด 6 – สูบ 1, 2, 3 สลับกัน
